Ethernet op één enkel paar
De netwerkinfrastructuur voor het industriële IoT
De toenemende digitalisering van industriële systemen vereist een verdere ontwikkeling van de bestaande Ethernet-bekabeling. Vooral als het om sensoren en lokale, modulaire besturingsapparaten gaat, kunnen conventionele bekabelingsconcepten niet langer voldoen aan de nieuwe eisen op het gebied van ruimtebehoefte en installatie-inspanning. Single-Pair Ethernet (SPE) is ontwikkeld om de datatransmissie in industriële toepassingen te vereenvoudigen en te verbeteren. Het biedt een eenvoudige en kosteneffectieve manier om Ethernet-netwerken te bouwen met behulp van de bestaande bekabelingsinfrastructuur.
Eind-tot-eind-verbindingen tot op veldniveau
Ethernet op één enkel paar (Single Pair Ethernet, SPE) is een ethernetstandaard voor gegevensoverdracht via één paar draden (2-draads ethernet). Het is perfect geschikt voor het integreren van intelligente sensoren, RFID-systemen of camera’s met hoge resolutie in het bestaande industriële IP-netwerk.
Bij het ontwikkelen van nieuwe industriestandaarden vertrouwen Datwyler en haar partners op deze innovatieve technologie. Ethernet op één enkel paar maakt de consistente en economische verbinding van een groot aantal eindapparaten in het industriële IoT mogelijk – van sensoren in het veld tot de cloud.
Als lid van de SPE System Alliance biedt Datwyler een breed SPE-kabelportfolio: al onze kabels voldoen aan de SPE-transmissie-eigenschappen volgens IEC 611156-11 en -12, van AWG 18 tot AWG 26, zowel in stijve als flexibele versies zoals bij diverse PUR- en LS0H-mantels. De producten zijn verkrijgbaar met zowel UL/CSA certificering als de benodigde brandklasse (CPR).
De SPE-transmissieklassen
De IEEE 802.3 heeft al diverse SPE-standaards gepubliceerd die voor toepassingen met Single-Pair Ethernet kunnen worden gebruikt. De norm ISO/IEC 11801-1 specificeert de eisen voor de SPE-transmissieklassen T1-A, T1-B en T1-C (universele SPE-bekabeling).

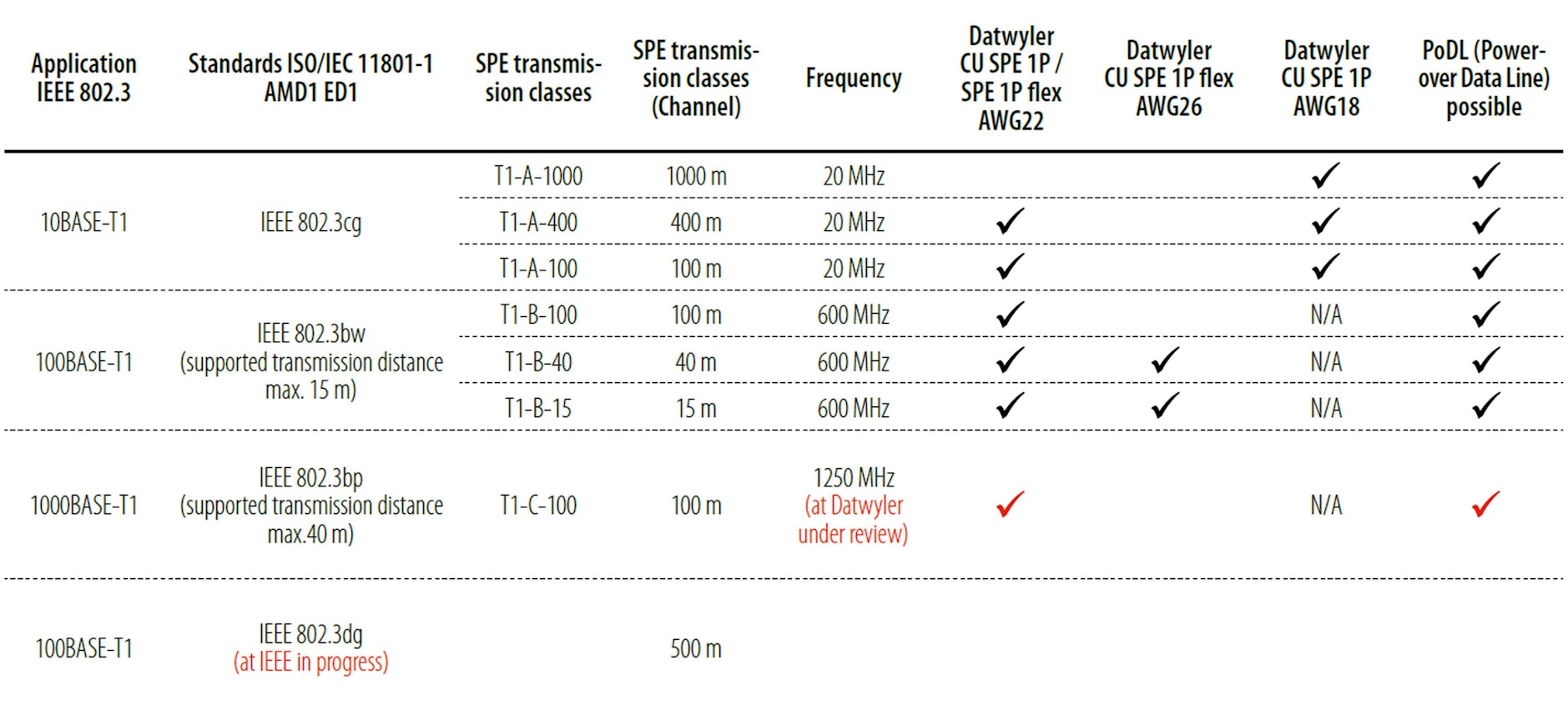

De tabel laat zien welk Datwyler CU SPE 1P-kabeltype kan worden gebruikt om de maximale beoogde transmissieafstand (kanaal) te bereiken. Bij gelijktijdig gebruik van PoDL via hetzelfde aderpaar moet de transmissielengte onder andere worden ingekort, afhankelijk van de klasse van de externe voeding.
Meer informatie vindt u in ons productoverzicht/onze keuzehulp “Single-Pair Ethernet” (in het Engels).
