FO duplex patch cord LSH/PC - LSH/PC

E9/125 G.652.D BLO, Duplex Fig. 8 (B2ca)

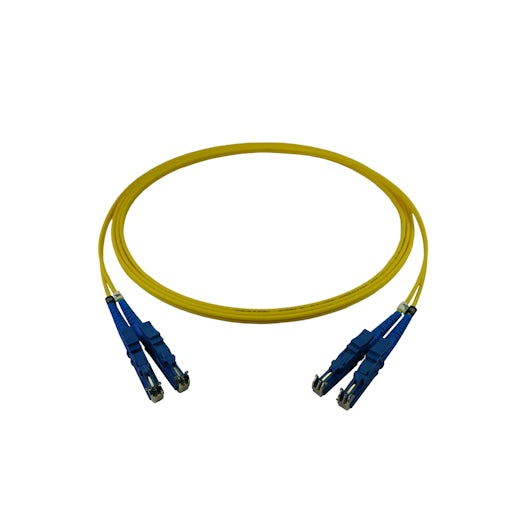

Imagen similar

Variantes de productos y existencias

Artículo No. Stock ProdottoLongitud (m)Unidad de embalaje
42441108BY
FO duplex patch cord LSH/PC - LSH/PC, E9/125 G.652.D OS211 pza.
42441208BY
FO duplex patch cord LSH/PC - LSH/PC, E9/125 G.652.D OS221 pza.
42441308BY
FO duplex patch cord LSH/PC - LSH/PC, E9/125 G.652.D OS231 pza.
42441408BY
FO duplex patch cord LSH/PC - LSH/PC, E9/125 G.652.D OS241 pza.
42441508BY
FO duplex patch cord LSH/PC - LSH/PC, E9/125 G.652.D OS251 pza.
42441608BY
FO duplex patch cord LSH/PC - LSH/PC, E9/125 G.652.D OS261 pza.
42441708BY
FO duplex patch cord LSH/PC - LSH/PC, E9/125 G.652.D OS271 pza.
42441808BY
FO duplex patch cord LSH/PC - LSH/PC, E9/125 G.652.D OS281 pza.
42441908BY
FO duplex patch cord LSH/PC - LSH/PC, E9/125 G.652.D OS291 pza.
42442008BY
FO duplex patch cord LSH/PC - LSH/PC, E9/125 G.652.D OS2101 pza.

Especificaciones técnicas

Datwyler ofrece una amplia gama de conectores terminados para las necesidades individuales de los clientes.
Para el ensamblaje se utiliza un cable con Euroclase B2ca-s2,d1,a1.
Carga de tracción (IEC 60794-1-21 E1 0,33% de elongación de fibra reversible) 200 N
Retención del cable del conector 100
Torsión (IEC 60794-1-21 E7, atenuación de fibra reversible) ≤ 0,1 dB
Flexión (IEC 60794-1-21 E11, atenuación de fibra reversible) ≤ 0,5 dB
Resistencia al aplastamiento (IEC 60794-1-21 E3, atenuación reversible de fibra) ≤ 0,2 dB
Radio mínimo de flexión 50 mm
Materia prima para cables FO Indoor Duplex Figure 8 / I-V(ZN)H, B2ca-s2,d0,a1
Temperatura de funcionamiento -10 °C - +60 °C
Vida 1000 conexiones con valores de atenuación estables
Reproducibilidad de la IL máximo +/- 0.1dB
Tipo de fibra E9/125 G.652.D BLO
Material de la férula Zirconia
Connector type side A LSH/PC
IL máximo, conector A 0.25 dB
IL típico, conector A 0.12 dB
RL minimal, conector A 50 dB
RL típico, conector A 55 dB
Grado IEC61755, conector A (mejor que) B2
Conector estándar A IEC 61754-15
Connector type side B LSH/PC
IL máximo, conector B 0.25 dB
IL típico, conector B 0.12 dB
RL minimal, conector B 50 dB
RL típico, conector B 55 dB
Grado IEC61755, conector B (mejor que) B2
Conector estándar B IEC 61754-15
Cable Duplex Fig. 8 (B2ca)
Construcción del cable I-V(ZN)H (4.1 x 2.0mm)
Material exterior de la vaina FRNC/LSZH
Color de la funda exterior amarillo
Impacto IEC 60794-1-21 E4
Doblamiento repetido IEC 60794-1-21 E6
