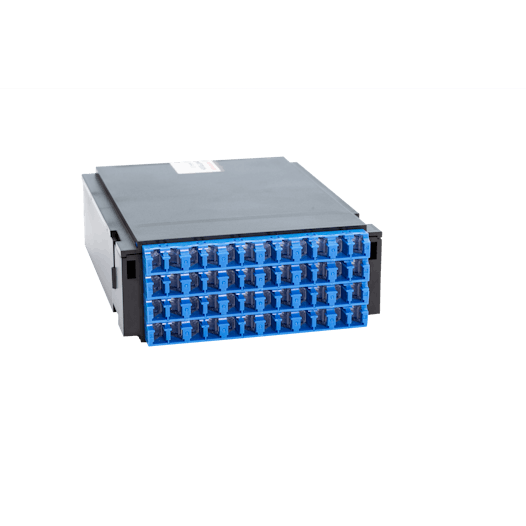

HD-DCS MTP module, 2x MTPD on 24x LCD/PC, OS2

for HD-DCS modular panels
für OS2

Variantes de produits et stock

Numéro d'article Inventaire ProduitDimensions extérieuresCouleurMatièrePoids [kg]Unité d'emballageGTIN / EAN
473505
HD-DCS MTP module, 2x MTPD on 24x LCD/PC, OS239 mm x 100 mm x 120 mmnoirePolycarbonate (PC)0.18 kg1 pc.40393910145410

Spécifications techniques

Polycarbonate (PC) housing with press-fit cover (sealed). At the rear these HD-DCS modules have two MTPD (duplex) couplers which are routed to the front couplers (4x 6LCD) by way of internal fanouts. Front couplers with integrated, automatic transparent dust shutters.
System HD-DCS
Entièrement équipé oui
Capacité d'acceptation 48 fibres
Code couleur de la fibre IEC 60304
Adaptateur, face avant 4 x 6LCD, bleu
Adapter material, front side Polymère
Protégé contre la poussière, avant oui
Protection laser avant non
Protégé contre la poussière et le laser, avant Obturateur intérieur, translucide
Matériau de la manche, face avant Zircone (ZrO2)
Connecteurs, face avant 48 x LC/PC 0°
Matériel de virole, avant Zircone (ZrO2)
Adaptateur, face arrière 2 x MTPD, vert, Type A (key up/key down)
Adapter material, rear side Polythermide
Type d'adaptateur, face arrière Type A (key up/key down)
Protégé contre la poussière, arrière oui
Protection laser, arrière oui
Protégé contre la poussière et le laser, arrière Bouchon anti-poussière
Connecteurs, face arrière 4 x MTP12 female Elite APC 8°
Matériel de virole, arrière Résine de sulfure de polyphénylène
Housing, equipped with 4x 6LCD adapters with automatic transparent dust protection caps and ceramic sleeves on the front.
Rear fitted with 2 MTPD adapters (Type A).
4 module fanouts (HighP): each with 12 fibres, 1x MTP Elite® (female) on 12x LC (ceramic ferrules).
Application HD-DCS MTP® modules are suitable for all high-density and high-performance applications with duplex signals, particularly in the data centre environment.
They find modular application in the slots of the HD-DCS modular panels (19”/1U) in which they can be inserted from the front and the back.
They are used to accept pre-assembled MTP trunk cables.
Packing densities of up to 192 fibres on 1U are achieved with these modules.
They are assembled to a very high quality and guarantee optimum values for optical performance (IL/RL).
As high-performance patch cables for high-density solutions Datwyler recommends the HD-DCS LCD Uniboot patch cables with push-pull rods.
Perte d'insertion (IL), maximal, avant 0.25 dB
Perte d'insertion (IL), typique, avant 0.12 dB
Perte de retour (RL), minime, avant 50 dB
Retour perte (RL), typique, avant 55 dB
Perte d'insertion (IL), maximal, arrière 0.30 dB
Perte d'insertions (IL), typique, arrière 0.15 dB
Perte de retour (RL), minime, retour 65 dB
Perte de retour (RL), typique, retour 70 dB
Type de fibre E9/125 G.652.D BLO
Norme LC (IEC) IEC 61754-20
Norme MTP (IEC) IEC 61754-7, IEC 61755-3-31, IEC 61755-3-32
