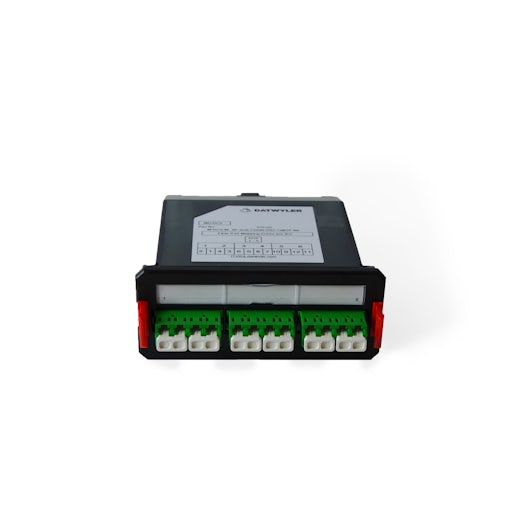

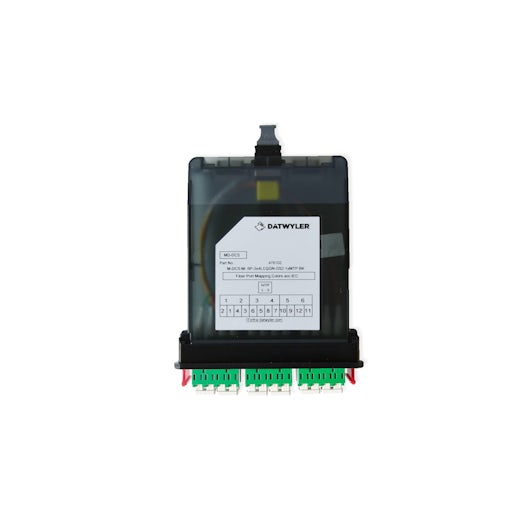

Módulo MTP MD-DCS, 1x MTP en 3x LCQ/APC, OS2
para paneles modulares MD-DCS
Variantes de productos y existencias
| Artículo No. | Stock | Prodotto | Peso [kg] | Unidad de embalaje | GTIN / EAN |
|---|---|---|---|---|---|
| 476102 | Módulo MTP MD-DCS, 1x MTP en 3x LCQ/APC, OS2 | 0.16 kg | 1 pza. | 40393910216196 |
Especificaciones técnicas
Carcasa de policarbonato (PC) con tapa a presión (sellada).
En la parte posterior, estos módulos MD-DCS disponen de un adaptador MTP que se dirige a los adaptadores frontales (3x LCQ) con una salida en abanico interna del módulo.
| System | MD-DCS |
|---|---|
| Totalmente Equipado | sí |
| Capacidad de aceptación | 12 fibras |
| Código de color de fibra | IEC 60304 |
|---|---|
| Adaptador, parte delantera | 3 x LCQ/APC, verde |
| Adapter material, front side | Polimérico |
| Protección contra el polvo, frontal | sí |
| Protección láser, frontal | no |
| Protección contra polvo/láser, frontal | Tapón antipolvo |
| Material de la manga, parte delantera | Circona (ZrO2) |
| Conectores, parte delantera | 12 x LC/APC 8° |
| Material de la férula, frontal | Circona (ZrO2) |
| Adaptador, parte trasera | 1 x MTP, negro, Type A (key up/key down) |
| Adapter material, rear side | Polythermide |
| Tipo de adaptador, parte trasera | Type A (key up/key down) |
| Protección contra el polvo, parte trasera | sí |
| Protección láser, parte trasera | no |
| Protección contra polvo/láser, parte trasera | Tapón antipolvo |
| Conectores, parte trasera | 1 x MTP12 female Elite APC 8° |
| Material de la férula, parte trasera | Resina de sulfuro de polifenileno |
| Carcasa, equipada con 3 adaptadores LCQ con casquillos cerámicos en la parte delantera. Parte trasera equipada con 1 adaptador MTP (tipo A). 1 módulo fanout (HighP): cada uno con 12 fibras, 1x MTP Elite® (hembra) en 12x LC (casquillos cerámicos). |
| Impresión de aplicaciones |
Los módulos MD-DCS MTP® son adecuados para todas las aplicaciones de alta densidad y alto rendimiento con señales dúplex, especialmente en el entorno de los centros de datos. Tienen una aplicación modular en las ranuras de los paneles modulares MD-DCS (19"/1U) en los que se pueden insertar por la parte delantera. Se utilizan para aceptar cables troncales MTP premontados. Con estos módulos se consiguen densidades de empaquetamiento de hasta 48 fibras en 1U. Están ensamblados con una calidad muy alta y garantizan valores óptimos de rendimiento óptico (IL/RL). |
|---|
| Pérdida de inserción (IL), máxima, frontal | 0.25 dB |
|---|---|
| Pérdida de inserción (IL), típica, frontal | 0.12 dB |
| Pérdida de retorno (RL), mínima, delantera | 65 dB |
| Pérdida de retorno (RL), típica, delantera | 70 dB |
| Pérdida de inserción (IL), máximo, atrás | 0.30 dB |
| Pérdida de inserción (IL), típico, atrás | 0.15 dB |
| Pérdida de retorno (RL), mínimo, atrás | 65 dB |
| Pérdida de retorno (RL), típica, de vuelta | 70 dB |
| Tipo de fibra | E9/125 G.652.D OS2 |
| Norma LC (IEC) | IEC 61754-20 |
|---|---|
| Norma MTP (IEC) | IEC 61754-7, IEC 61755-3-31, IEC 61755-3-32 |
