Industrielle IT/OT-Lösungen
Die Netzwerkinfrastruktur für das Industrial IoT
Die zunehmende Digitalisierung industrieller Anlagen erfordert eine Weiterentwicklung der bestehenden Ethernet-Verkabelung. Insbesondere bei Sensoren und lokalen, modularen Steuergeräten sind herkömmliche Verkabelungskonzepte den neuen Anforderungen hinsichtlich Platzbedarf und Installationsaufwand nicht mehr gewachsen. Single-Pair Ethernet (SPE) wurde entwickelt, um die Datenübertragung in industriellen Anwendungen zu vereinfachen und zu verbessern. Es bietet eine einfache und kostengünstige Möglichkeit, Ethernet-Netzwerke über vorhandene Leitungen aufzubauen.
Durchgehende Vernetzung bis zur Feldebene
Single-Pair Ethernet ist ein Ethernet-Standard für die Datenübertragung über ein einzelnes Adernpaar (2-Draht-Ethernet) und ist perfekt geeignet, um intelligente Sensoren, RFID-Systeme oder hochauflösende Kameras in das bestehende industrielle IP-Netzwerk einzubinden.
Bei der Entwicklung neuer Industriestandards setzt Dätwyler gemeinsam mit Partnern auf die innovative Single-Pair-Ethernet-Technologie. SPE ermöglicht die durchgängige und wirtschaftliche Verbindung einer Vielzahl an Endgeräten im Industrial IoT – von der Sensorik im Feld bis in die Cloud.
Als Mitglied der SPE System Alliance bietet Dätwyler ein breites SPE-Kabelportfolio an: all unsere Kabel erfüllen die SPE-Übertragungseigeschaften nach IEC 611156-11 und -12, von AWG 18 bis AWG 26, in starrer und flexibler Ausführung sowie mit verschiedenen Mänteln in PUR und LS0H. Die Produkte sind sowohl mit UL/CSA-Zertifizierung als auch mit der nötigen Brandklasse (CPR, BauPVO) verfügbar.
SPE-Übertragungsklassen
Die IEEE 802.3 hat bereits verschiedene SPE-Standards veröffentlicht, die für Anwendungen mit SPE genutzt werden können. Die Norm ISO/IEC 11801-1 spezifiziert die Anforderungen für die SPE-Übertragungsklassen T1-A, T1-B und T1-C (generische SPE-Verkabelung).

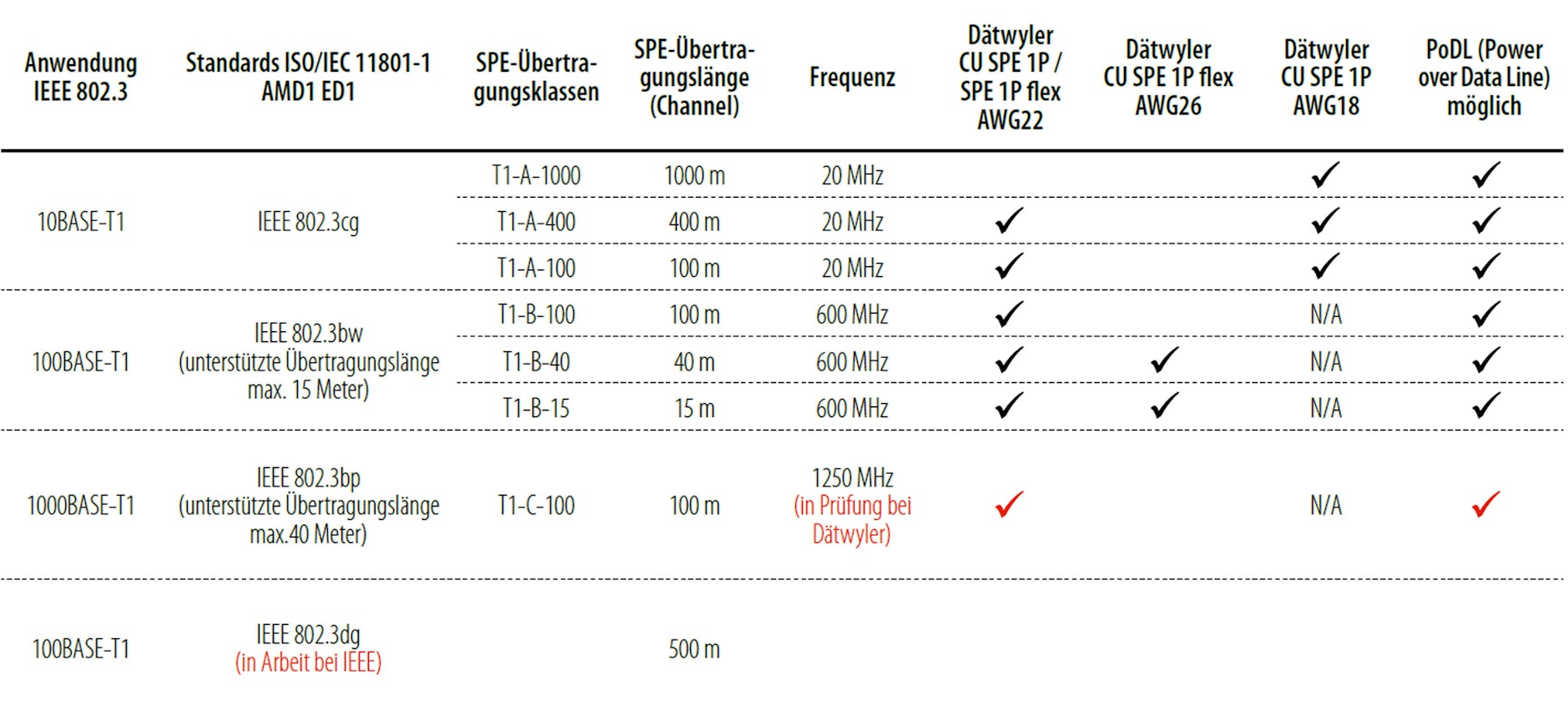

Die Tabelle zeigt, mit welchem Dätwyler CU SPE 1P-Kabeltyp die maximal vorgesehene Übertragungsstrecke (Channel) erreicht werden kann. Bei gleichzeitiger Verwendung von PoDL über das gleiche Adernpaar muss die Übertragungslänge u.a. in Abhängigkeit von der Fernspeiseklasse verkürzt werden.
Weitere Informationen finden Sie in unserem Kurzkatalog »Single-Pair Ethernet«.
