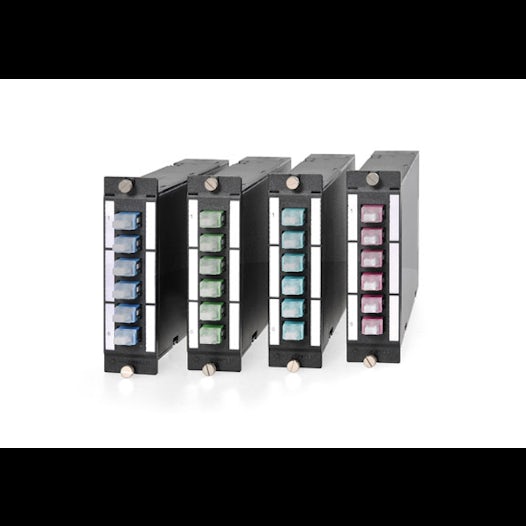

FO-DCS 3HE/7TE Spleiß-Moduleinschübe, 6x LCD, OM3
für FO-DCS Baugruppenträger / Panels modular
mit 1x 12 Pigtails OM3, OM4, OS2 und 6 LCD-Adaptern
High-Performance FO-DCS Spleiß-Moduleinschübe, 12F, 3HE/7TE
Produktvarianten & Lagerbestand
| Artikel-Nr. | Lagerbestand | Produkt | Farbe | Material | Material Frontplatte | Gewicht [kg] | GTIN / EAN |
|---|---|---|---|---|---|---|---|
| 57153600ZY | FO-DCS Spleiß-Moduleinschub 12F 3HE/7TE, 6x LCD, OM3 | schwarz | Polycarbonat (PC) | Polycarbonate (PC) | 0.3 kg | 40393910006285 |
Technische Daten
Polycarbonat-Gehäuse (PC) mit steckbaren Seitenwänden und Frontplatte 3HE/7TE in Polycarbonat (schwarz) oder in Aluminium.
Die Spleiß-Moduleinschübe sind mit einer Spleißkassette für 12 Fasern bestückt.
Die Spleißkassette ist mit kabel- und pigtailseitiger Spleißreserve, Spleißkamm und Zugentlastung ausgestattet. Die spleißfertigen Pigtails (1,3 m) sind sauber eingelegt.
Die PC-Version bietet zwei integrierte Bezeichnungsstreifen für die Beschriftung der Ports und für projektspezifische Bezeichnungen.
Befestigung mit zwei Rändelschrauben (unverlierbar).
Für die Aufteilung der ankommenden Bündeladerkabel und die Überlängenablage ist eine separate Bündelader-Aufteilbox erhältlich.
| System | FO-DCS |
|---|---|
| Voll ausgestattet | ja |
| Aufnahmekapazität | 6 LC Duplex ports (12 fibres) |
| Äußere Abmessungen (HxBxT) | 3 HE, 129 mm x 35 mm x 180 mm |
| Gehäuse mit Frontplatte, bestückt mit 6 LC Duplex-Adaptern (Keramik-Sleeves). Rückseite mit 1 Kabeleinführung M12. 1 Spleißkassette mit Deckel und Spleißkamm für 12 Fasern. 1 Satz Pigtails (1,3 m), 12x LC (Keramik-Ferrulen). |
| Die FO-DCS Spleiß-Moduleinschübe (12F, 3HE/7TE) eignen sich für alle High-Performance-Anwendungen mit Duplex-Signalen, insbesondere im Datacenter-Umfeld. Die Spleiß-Moduleinschübe werden in den modularen FO-DCS Panels (19"/1HE) oder in den FO-DCS Baugruppenträgern (19"/3HE, 19"/4HE) eingesetzt. Sie dienen zum Anschluss von vor Ort konfektionierten Glasfaserkabeln. Auf 3HE können mit diesem Modultyp Packungsdichten von bis zu 144 Fasern realisiert werden. Dank der hochwertigen Konfektion der Faserpigtails bieten die Spleiß-Moduleinschübe Bestwerte bei der optischen Performance (IL/RL). |
| Einfügedämpfung (IL), maximal, Frontseite | 0.25 dB |
|---|---|
| Einfügedämpfung (IL), typisch, Frontseite | 0.1 dB |
| Rückflussdämpfung (RL), minimal, Frontseite | 35 dB |
| Rückflussdämpfung (RL), typisch, Frontseite | 40 dB |
| Fasertyp | G50/125 OM3 |
| Adapter, Frontseite | 6 x LCD/PC, türkis |
|---|---|
| Adaptermaterial, Frontseite | Polymer |
| Staubschutz, Frontseite | ja |
| Staub-/Laserschutz, Frontseite | Staubschutz-Stecker |
| Sleeve Material, Frontseite | Zirkonia (ZrO2) |
| Stecker, Frontseite | 12 x LC/PC 0° |
| Ferrulenmaterial, Frontseite | Zirkonia (ZrO2) |
| Laserschutz, Rückseite | nein |
