Klemmkasten E30-E90

E30-E90, Typ Hercules

Hercules-Haube
AHD E30-E90

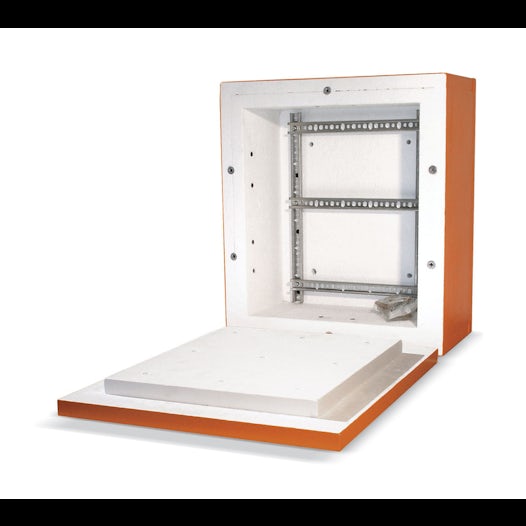

Hercules-Klemmkasten
E30-E90

Beschreibung

Klemmkasten oder Abdeckhaube für Stark- / Schwachstrom für die Dauer von 30 Minuten bzw. 90 Minuten (Funktionserhaltklasse E30 bzw. E90) für Sicherheitsbeleuchtung, Anlage zur Alarmierung und Erteilung von Anweisungen an Besucher und Beschäftigte im Brandfall, Brandmeldeanlagen, usw.

  • Hercules-Klemmkästen und -Hauben E30-E90 sind verwendbar für alle Dätwyler Keram-Kabeltypen (N)HXH / (N)HXCH FE 180/E30-E60, (N)HXH / (N)HXCH FE 180/E90, JE-H(ST)H FE180/E30-E90, JE-H(ST)HRH FE180/E30-E90.
    Der Zeitaufwand für die Montage beträgt ca. 10 Minuten. Die Befestigungschrauben werden in ein vorgebohrtes Loch ohne Dübel eingedreht. Die Kabeldurchführungen werden mit dem Brandschutzspachtel ausgespritzt.
  • Annmerkung Bitte beachten Sie, dass aufgrund der Selektivität von Sicherheitsstromkreisen bzw. bei Querschnittsverjüngung eine entsprechende Leitungsschutzsicherung installiert werden muss
  • Hercules cover box E30-E90 Typ AHD...
    with mounting angles, screws, cartridge of fire protection filler.
    Hercules distribution box E30-E90 Typ HS... (power current distribution box)
    with mounting screws, cartridge of fire protection filler, top hat rail 35 x 7.5 x 250 mm.
    Hercules distribution box E30-E90 Typ HI... (low current distribution box)
    with mounting screws, cartridge of fire protection filler, QSA back mount frame ... x 105 x 50 mm. (Quante: depth 30 mm, pitch: 27.5 mm)

Dokumentation

ENDENLFRCNESIT
Datenblatt Datenblatt Datenblatt Datenblatt Datenblatt file-icon Datenblatt Datenblatt
Montageanleitung Montageanleitung Montageanleitung Montageanleitung file-icon file-icon file-icon file-icon

Versionen

Artikelnr.BestandProduktÄußere Abmessungen (HxBxT)Innere AbmessungenHutschiene / Wanne (mm)Gewicht [kg]VerpackungseinheitGTIN
301382 Hercules-Haube AHD E30-E90340 mm x 380 mm x 170 mm260 mm x 300 mm x 130 mmleer, ohne Boden12.75 kg1 Stk.40393910193077
301375 Hercules-Klemmkasten E30-E90 mit Hutschiene340 mm x 380 mm x 220 mm260 mm x 300 mm x 130 mm35 x 7.5 1-reihig16.58 kg1 Stk.40393910193145
301376 Hercules-Klemmkasten E30-E90 mit Hutschiene430 mm x 380 mm x 220 mm350 mm x 300 mm x 130 mm35 x 7.5 2-reihig20.06 kg1 Stk.40393910193138
301377 Hercules-Klemmkasten E30-E90 mit Hutschiene600 mm x 380 mm x 220 mm520 mm x 300 mm x 130 mm35 x 7.5, 3-reihig25.6 kg1 Stk.40393910193121
301378 Hercules-Klemmkasten E30-E90 mit LSA+-Montagewanne340 mm x 380 mm x 220 mm260 mm x 300 mm x 130 mm156 x 105 x 50 (6 Leisten)18 kg1 Stk.40393910193114
301379 Hercules-Klemmkasten E30-E90 mit LSA+-Montagewanne430 mm x 380 mm x 220 mm350 mm x 300 mm x 130 mm291 x 105 x 50 (11 Leisten)19.8 kg1 Stk.40393910193107
301380 Hercules-Klemmkasten E30-E90 mit LSA+-Montagewanne600 mm x 380 mm x 220 mm520 mm x 300 mm x 130 mm359 x 105 x 50 (13 Leisten)26.5 kg1 Stk.40393910193091
1300467 SP Kartusche Brandschutzspachtel (310 ml)0.4 kg400 g Kartusche40393910210804
