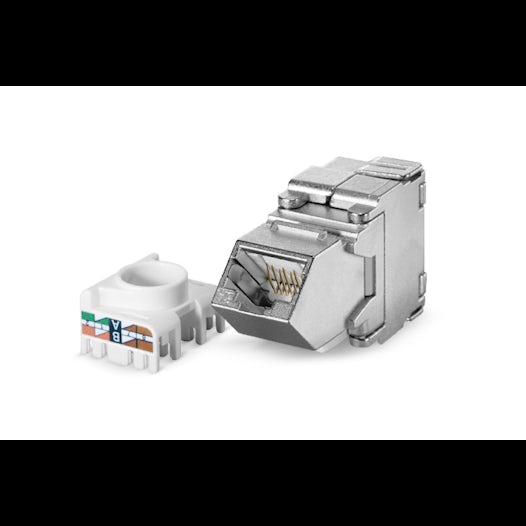

KS-TA 1/8, 45 Grad gewinkelt
RJ45-Modul, geschirmt, Kategorie 6/EA
für Patchpanel KS 24x-s
RJ45-Modul KS-TA 1/8 Cat.6/EA
geschirmt, 45° gewinkelt
Produktvarianten & Lagerbestand
Download
| Artikel-Nr. | Lagerbestand | Produkt | Farbe | Gewicht [kg] | Verpackungseinheit | GTIN / EAN |
|---|---|---|---|---|---|---|
| 418068 | RJ45-Modul KS-TA 1/8 Cat.6/EA geschirmt, 45 Grad gewinkelt | silber | 0.04 kg | 10 Stk. | 40393910425864 |
Technische Daten
Für die Übertragung von digitalen und analogen Sprach-, Bild- und Datensignalen.
Das Modul KS-TA übertrifft die Produktanforderungen der IEC 60603-7-5 für die Kategorie 6 bis 250 MHz.
In Verbindung mit Datenkabeln der Kategorien 7 und 7A erfüllt es auch die Anforderungen an Permanent-Links (PL) der Klasse EA bis 500 MHz. Dadurch ist es für die Übertragung von 10-Gigabit Ethernet gemäß IEEE 802.3an geeignet.
Die Anforderungen für Power over Ethernet Plus (PoE+) gemäß IEEE 802.3at werden voll erfüllt.

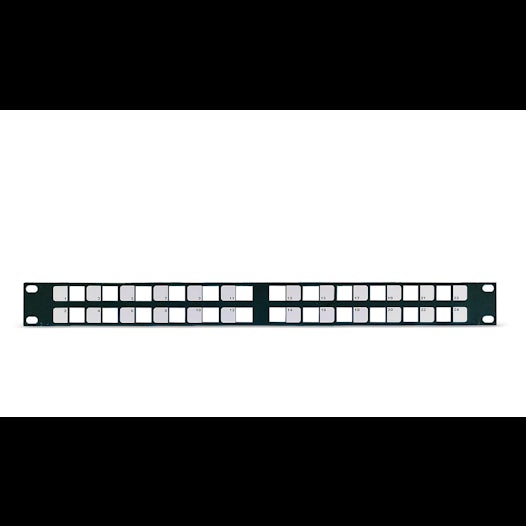

Das Modul KS-TA ist ausschließlich mit dem Patchpanel KS24x-s (Art.-Nr. 418023) verwendbar.
Die 45° gewinkelte Modulfront ermöglicht Patchkabelabgänge wahlweise nach links oder rechts. Stabiles Zink-Druckgussgehäuse mit Clip-Befestigung für das Keystone-Panel KS 24x-s.
Kontaktfedern aus Phosphor-Bronze-Legierung mit Goldauflage.
Kabelanschluss mittels eines Kabeladernaufteilers und IDC-Kontakten.
Werkzeuglose Adernkontaktierung durch zwei integrierte bewegliche Gehäuseflügel.
Nur zum Ablängen der Adern ist ein flacher Seitenschneider erforderlich.
Zugentlastung mittels Kabelbinder. Das Modul ist wiederbeschaltbar.
Das Modul KS-TA übertrifft die Produktanforderungen der IEC 60603-7-5 für die Kategorie 6 bis 250 MHz.
In Verbindung mit Datenkabeln der Kategorien 7 und 7A erfüllt es auch die Anforderungen an Permanent-Links (PL) der Klasse EA bis 500 MHz. Dadurch ist es für die Übertragung von 10-Gigabit Ethernet gemäß IEEE 802.3an geeignet.
Die Anforderungen für Power over Ethernet Plus (PoE+) gemäß IEEE 802.3at werden voll erfüllt.
Das Modul KS-TA ist ausschließlich mit dem Patchpanel KS24x-s (Art.-Nr. 418023) verwendbar.
Die 45° gewinkelte Modulfront ermöglicht Patchkabelabgänge wahlweise nach links oder rechts. Stabiles Zink-Druckgussgehäuse mit Clip-Befestigung für das Keystone-Panel KS 24x-s.
Kontaktfedern aus Phosphor-Bronze-Legierung mit Goldauflage.
Kabelanschluss mittels eines Kabeladernaufteilers und IDC-Kontakten.
Werkzeuglose Adernkontaktierung durch zwei integrierte bewegliche Gehäuseflügel.
Nur zum Ablängen der Adern ist ein flacher Seitenschneider erforderlich.
Zugentlastung mittels Kabelbinder. Das Modul ist wiederbeschaltbar.
| GBit/s | Bis 10 Gbit/s |
|---|---|
| Schirmung | geschirmt |
| Installationstemperatur | -10 °C - +60 °C |
|---|---|
| Lagertemperatur | -40 °C - +70 °C |
| Betriebstemperatur | -20 °C - +60 °C |
| Verbindungs Typ | IDC-Schneidklemmen |
|---|---|
| Cu-Leiter Draht | 0.50 mm (AWG 24) - 0.65 mm (AWG 22) |
| Cu-Leiter Litze | AWG26/7 - AWG26/8 |
| Durchmesser über isolation | 0.70 mm - 1.40 mm |
| Wiederbeschaltbar | AWG 22, AWG 23 und AWG 24 mit einem gleichen oder größeren Drahtquerschnitt |
| Wiederbeschaltbar | einmalig |
| Verkabelungsnormen | TIA/EIA 568-x, EN 50173-1, ISO/IEC 11801 |
|---|---|
| Kat./Klasse | Cat.6 / Klasse EA |
| Steckerstandard | IEC 60603-7-5 |
| PoE | IEEE 802.3bt Type 4 (100W) |
